一，客户需求：

      1需求现状 ：

      某大型企业机房现有服务器大概110台，放置在一个机房中。要求在距离机房50米内的监控室对服务器进行监控，另要求在监控室内，须通过投影仪来将KVM 的切换器画面显示出来。

       2现状分析：

      1）要求不需要在被控服务器上安装任何硬件和软件，能实现BIOS级别的操作。

       2）为规范机房布线，要求KVM连接服务器采用标准网线，要求通过KVM控制服务器无延迟，每台被控机器可以在图形化管理菜单下根据用户需要进行“命名”。

       3）系统支持基于多种接口的服务器如：PS/2、USB、SUN口等，并在多种软件系统平台间“无缝”切换。

       4）如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。

       3.结论:

       综上所述，我们决定采用RETON数字KVM解决方案，集中式管控，以协助网管人员有效的管理不同操作系统的服务器。

       二,方案设计:

       1.设计原则:

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能.

       便利性: KVM使用标准网线连接

       独立管理能力: 精密的架构,有效整合机房管理作业

       2 方案概述:

       KVM集中管理系统，如下图所示，整个系统构架由RETON KS-2032C 4套，来管控110台服务器。考虑到客户需要在距离机房50米内的监控室内，将KVM 切换画面通过投影仪来显示，给客户配置一套AVK-901 来实现延长管理，在AV-901R端接投影仪，配置键盘鼠标，来显示KVM 切换画面。

       1. KS-2032C通过计算机接口模块VGA-US-01连接到服务器，4台KS-2032C通过计算机接口模块VGA-US-01进行级联。

       2. 将 AVK-901的传输端与KS-2032C 通过网线连接，实现延长控制。将AVK-901的接收端接到投影仪上，配置键盘鼠标，将KVM 的切换画面通过投影仪来显示。

       3方案产品配置：

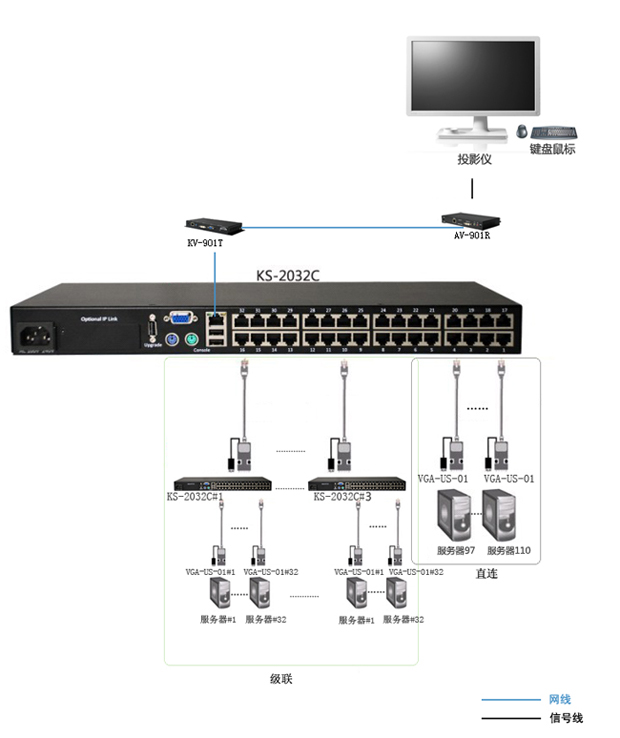

       三，拓扑图：

       四，.方案的优势性:

       高弹性扩充能力：透过不同级联方式, 可控制管理数千台的服务器计算机,达到扩增目的.

       成本效益佳：大幅缩减数据中心硬设备需求,减少机房使用空间;仅占用1U的机架空间,并可支持多种操作系统:Windows,Linux,Mac 及SUN

       独立管理能力：精密的架构,有效整合机房管理作业

       支持多控：支持支持多人同时管理多台服务器，可以通过OSD菜单任意切换管理不同的服务器。无缝构建，不破坏原有网络结构，声音与影像同步传输无延时，接口完备，满足不同环境的应用需要，灵活布控，可任意调整控制端管理人员数量及需要管控的服务器数量，支持光纤网络传输。

       安装简易,用途广泛：安装简易并且可轻易整合企业既有的计算机架构.只要接上正确连接线,安装程序即算完成,不需加装任何软件。
