一，客户需求分析：

       1. 客户现状:

       某政府信息机房内共有9个机柜，58台服务器，每个机柜都是并排放置。在未使用KVM系统之前，线缆繁杂，机房内有一个拖车上放置一套键盘鼠标显示器，需要操作时就将其插到服务器，或者在远程通过Telnet进行管理，只能实现应用层面的控制，而且存在安全隐患，管理效率低。

       2. 客户需求:

       机房内共有58台服务器，要求能够通过一个本地控制端和一个远程控制端集中控制所有的服务器。

       设备应具有嵌入式的操作菜单

       不需要在被控服务器上安装任何硬件和软件，能实现BIOS级别的操作。

       为规范机房布线，要求KVM连接服务器采用标准网线，要求通过KVM控制服务器无延迟，每台被控机器可以在图形化管理菜单下根据用户需要进行“命名”。

       系统支持基于多种接口的服务器如：PS/2、USB、SUN口等，并在多种软件系统平台间“无缝”切换。

       如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。

       3.结论:

       综上所述，我们决定采用RETON数字KVM解决方案，集中式管控，以协助网管人员有效的管理不同操作系统的服务器。

       二,方案设计:

       1.设计原则:

        安全性: 使用密码保护安全机制

        高扩充性: 可简单扩充系统的设备数量与管理功能.

        便利性: KVM使用标准网线连接

        独立管理能力: 精密的架构,有效整合机房管理作业

       2.方案说明:

       方案概述:

       KVM集中管理系统，如下图所示，整个系统构架由RETON KS-2032C 2套，其中一套搭载IP-101接口模块，可以实现在本地和远程IP控制端都能完成服务器的BIOS级操作。考虑到未来扩充，增加新的服务器时，只需在现有基础上增加RETON数字KVM系列产品，即可实现拓展管理。

       1. KS-2032C通过计算机接口模块VGA-US-01连接到服务器，2台KS-2032C通过计算机接口模块   VGA-US-01进行级联。

       2. 顶层KS-2032C通过1701A随机信号线连接KS-2032C，IP-101接口模块连接至交换机，本地控制使用1701A作为控制平台，远端通过IE浏览器即可进行管控，近段和远端均可实现BIOS级别的管控。

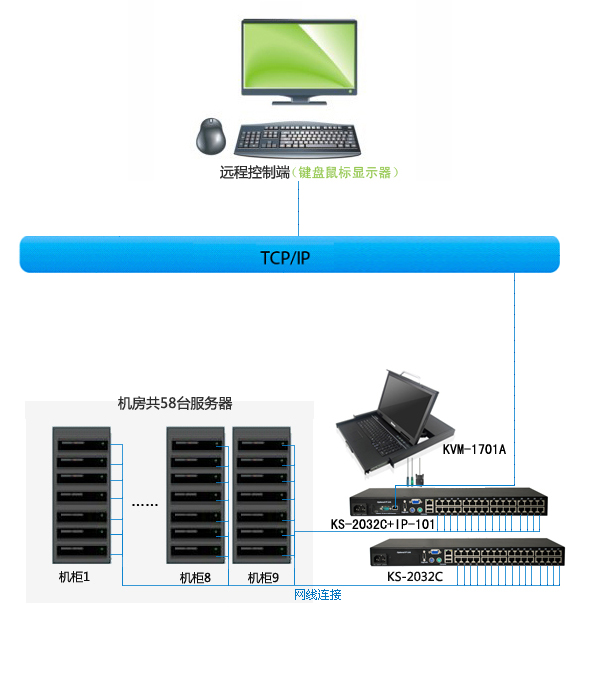

       三，拓扑图：

       四，.方案的优势性:

       安全性: 使用密码保护安全机制，远端数据传输全程加密

       高弹性扩充能力: 透过不同级联方式, 可控制管理数千台的服务器计算机,达到扩增目的.

       成本效益佳:大幅缩减数据中心硬设备需求,减少机房使用空间;仅占用1U的机架空间,并可支持多种操作系统:Windows,Linux,Mac 及SUN

      独立管理能力: 精密的架构,有效整合机房管理作业

      安装简易,用途广泛:安装简易并且可轻易整合企业既有的计算机架构.只要接上正确连接线,安装程序即算完成,不需加装任何软件
