一，机房描述与需求分析：

       机房有机柜若干，约40多台服务器，服务器之间距离稍有点分散，要求用KVM切换器设备对所有服务器进行集中管控，且部署简单，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。整套KVM系统能实现机房本地控制无远程管控的需求。



       要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。



       结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。



二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



         2、系统总体设计方案



（1）方案一：菊链式管控.



       1． 方案系统配置:



型号	品牌	产品描述
1701RD	中国RETON	菊链式KVM产品，17寸LCD，1U机架式，交流电源，需配T-CAT5-U模块
T-CAT5-U	中国RETON	菊链式USB接口模块



       2． 方案拓扑图：

       3.方案说明：



       1701RD产品部署简单，简化施工，采用菊链式串接方法，在部署时，只需要用标准网线

       通过相应模块就能将多台服务器串联起来，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

       占用空间少，方案实现只需一台占用1U高度的1701RD及相应模块即可。

       扩展方便。若需要新增被控的服务器数量，通过增加相应的模块即可，可管理43台服务器，最多可控64台服务器。



（2）方案二：数字类管控.



       1．方案系统配置:



型号	品牌	产品描述
KS-2016C	中国RETON	数字KVM产品，支持1本地控制和1个远程控制，16个RJ45口，CAT5线连接，1U机架式
KS-2032C	中国RETON	数字KVM产品，支持1本地控制和1个远程控制，32个RJ45口，CAT5线连接，1U机架式
VGA-US-01	中国RETON	计算机USB接口模块
1701A	中国RETON	1U机架式/17'LCD/三合一产品/PS2接口/分辨率1280*1024 75Hz/交流供电

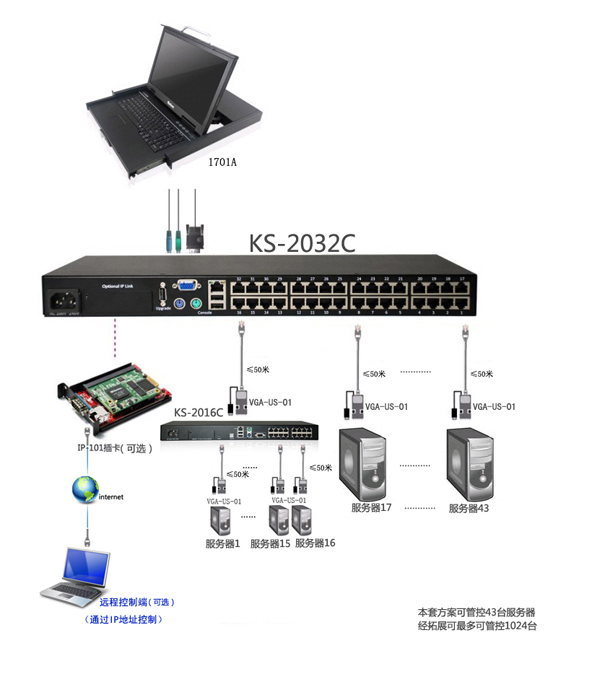

       2.方案拓扑图：



       3．方案说明：



       每台服务器连接VGA-US-01计算机接口模块，通过标准网线连接至KVM主机，KS-2032C与 KS-2016C采用树状级联，可管理43台服务器，服务器与切换器距离可达50米，后续增加服务器，拓展起来也很方便，最多可管理1024台服务器，再加上一台上架式的LCD KVM1701A作为本地控制端；当然也可以选择加一个IP插卡模块，这样就能够实现1本地控制和1远程控制。



       方案简洁、直观，实现规范化网线布局，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。



（3）方案三：模拟类管控.



       1．方案系统配置:



型号	品牌	产品描述
KS-2016UP	中国RETON	模拟KVM产品，1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
1701A	中国RETON	1U机架式/17'LCD/三合一产品/PS2接口/分辨率1280*1024 75Hz/交流供电

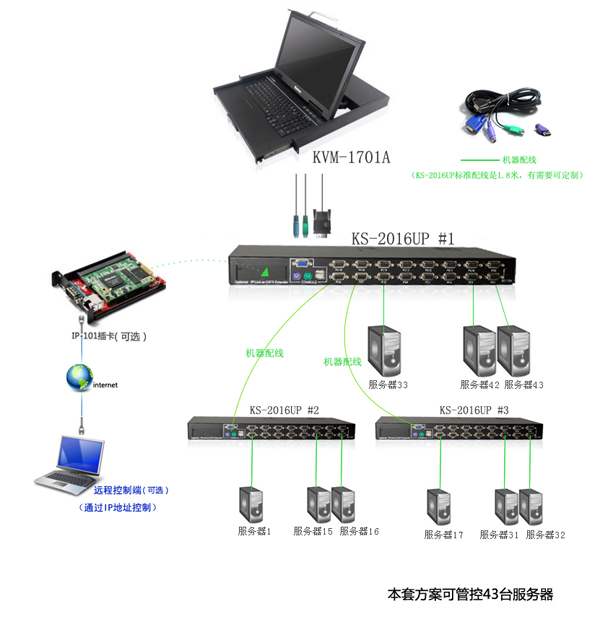

       2.方案拓扑图：

        3．方案说明：



       一台上架式的LCD KVM1701A作为本地控制端，3台KS-2016UP进行级联可管理43台服务器，后续增加服务器，拓展起来也很方便，最多可管理256台服务器，当然也可以选择加一个IP插卡模块，这样就能够实现1本地控制和1远程控制。



三、 方案总结：

        （1）方案一，布线简单采用网线连接、节省空间只占1U空间，增加服务器只需增加模块即可，可管理43台服务器，最多可管64台，成熟的刀片服务器解决方案。



       （2）方案二，布线简单采用网线连接服务器与切换器之间距离能达到50米，可管理43台服务器，进过拓展最多可管理1024台服务器，成熟的大中小机房、数据中心解决方案。



       （3）方案三，性价比高，但对服务器摆放有限制，适合不太分散服务器机房。
