一、项目描述与需求分析：

       目前贵单位机房有35台服务器，服务器分别放置在2个机房，所有的服务器放置在这2个机房的3个机柜中，机房之间的距离大约是50到60米。现在要求离其中一个机房距离较近的监控室对35台服务器进行监控，并且在监控室内的一台显示器上显示35台服务器的监控画面



       二、方案设计：



       1、系统设计原则

       稳定性及安全性

       开放性和标准化

       可扩充性

       实用性，适应用户实际应用环境



       2、系统总体设计方案



       （1）方案一：物理连接管控

        1． 方案系统配置:



型号	品牌	产品描述
KS-2016UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
KS-2008UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
IP-101	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器

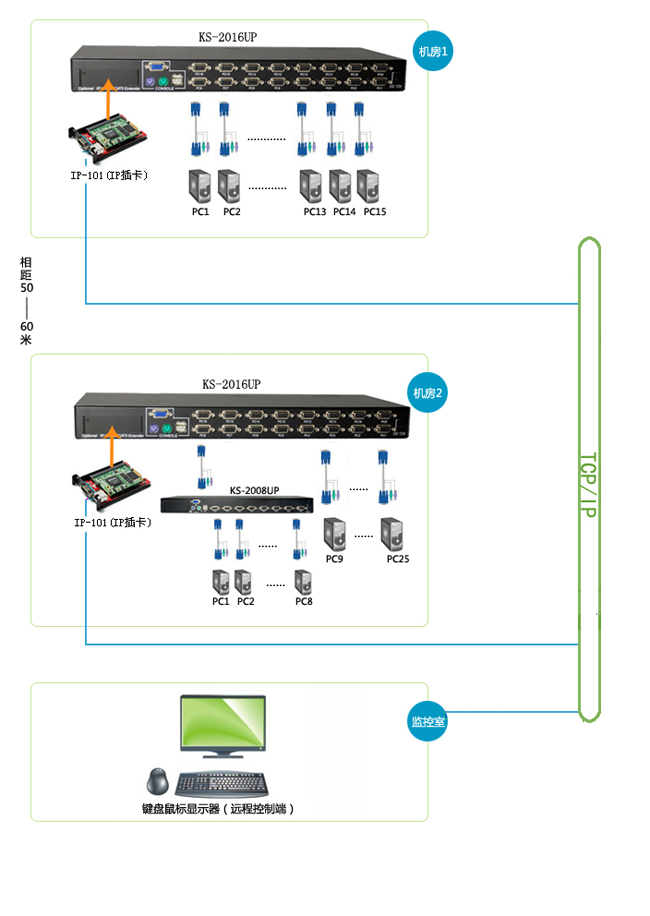

        2. 方案拓扑图：



       3，方案说明：



       通过1台KS-2016UP来控制一个机房中的15台服务器，加载IP-101来实现机房外监控室内对服务器的远程管控。对于另一个机房中的20台服务器，通过配置一台KS-2016UP 串联一台KS-2008UP 来管理，加载一张IP-101插卡来实现在监控室内对服务器的远程登录和访问。这种管控方式方便管理人员在不进入机房的前提下，就能对里面的服务器进行管理控制。



       （2）方案二：网络管控



       1． 方案系统配置:



型号	品牌	产品描述
KS-2016UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440,75Hz/112V电源
KS-2008UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440,75Hz/112V电源
AV-901R	中国RETON	基于TCP/IP网络架构的影音传播，计算机延长设备的接收端；高清影音网络广播，远程计算机KVM 操作：支持多人同事管理多台设备。
KV-901T	中国RETON	基于TCP/IP网络架构的影音传播，计算机延长设备的传输端；高清影音网络广播，远程计算机KVM 操作：支持多人同事管理多台设备。

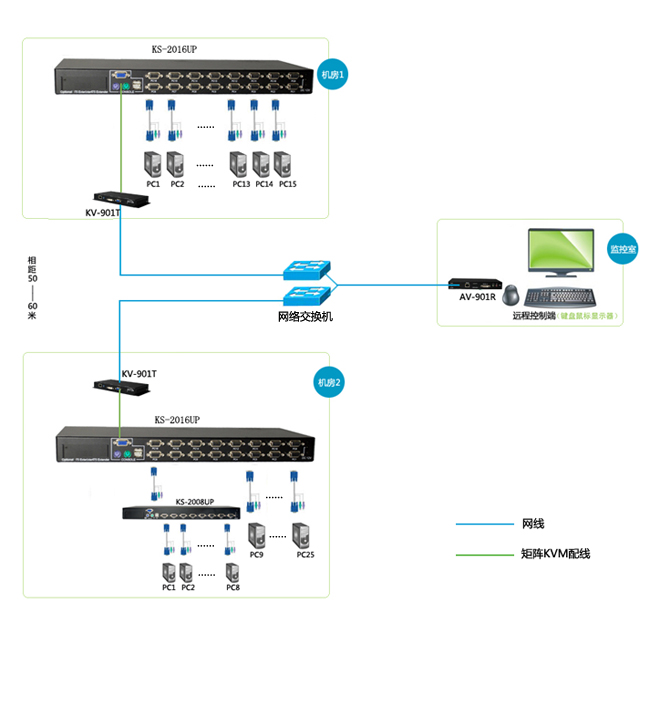

       2.方案拓扑图：



       3．方案说明：

       在一个机房内放置一台KS-2016UP 来管控机房内的15台服务器，在切换器的另一端连接1个KV-901T,通过交换机将KV-901T（传输端）与AV-901R（接收端）连接，实现在机房外的监控室内对机房内的服务器进行管控。对于另一个机房内的20台服务器，配置一台KS-2016UP 与KS-2008UP 串联，来管控机房内的20台服务器，在切换器的另一端连接1个KV-901T，通过交换机将KV-901T（传输端）与AV-901R（接收端）连接，可实现在局域网内，实现在监控室内对机房内的20台服务器进行管控。



       三、 方案总结：



       方案一，布线简单采用网线连接服务器与切换器之间距离能达到50米，可管理35台服务器，通过拓展可管理更多服务器，成熟的大中小机房、数据中心解决方案。

       方案二，良好的拓展性，可管理更多服务器，布局灵活，远程控制用户可根据需求增加。
