一，机房描述与需求分析：

       数据中心机房内有机柜28台，有服务器若干，服务器之间距离稍有点分散，且后期还会有拓展的需求，要求用KVM切换器设备对所有服务器进行集中管控，且部署简单，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       整套KVM系统能实现2远程管理，2个机房本地控制，远程用户可以通过TCP/IP功能进行登录管理，具备良好的拓展性，之后如果服务器增加能够无缝接入，能够兼顾之后由于业务需要新增的IT硬件设备。

       结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

       二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充

         2、系统总体设计方案

        2.1．方案系统配置:

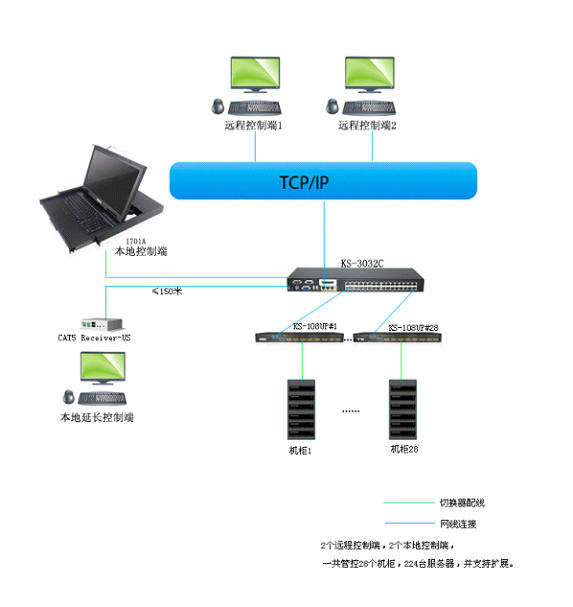

        2。2． 基本方案拓扑图：

       顶端1台KS-3032C支持2通道远程管理，实现2个不同城市的管理者连线登入，配合1701A上架式KVM（可选，也可自己配键盘、鼠标、显示器）实现2本地管理，28个机柜每一个机柜放一台KS-108UP管理机柜内的8台服务器，如果机柜内服务器超过8台可以选择KS-116UP管理，可管理200多台服务器，此方案为基本方案，支持拓展,拓展方案如下。

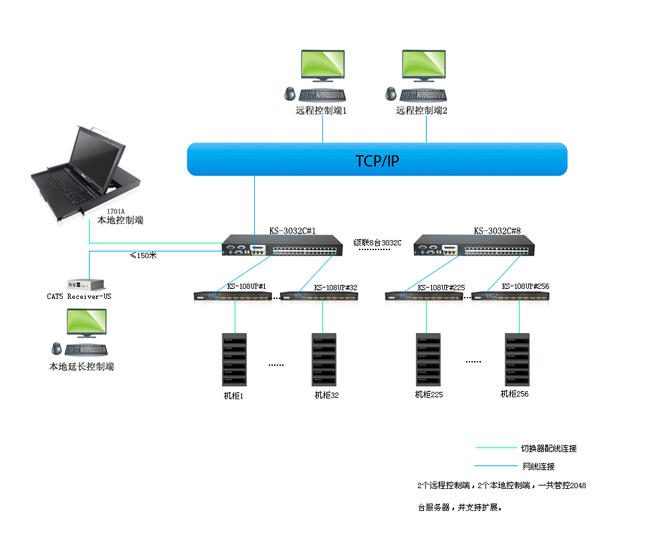

       2.3. 拓展方案拓扑图：
