一、客户需求分析

     某政府单位机房内有30台电脑主机，主机输出视频接口为VGA 接口，在隔壁的指挥功能厅，有20个席位，每个席位上有配置一台键盘鼠标和显示器。

现客户要求，能通过采用KVM系统，在20个席位上可以监控机房内30台主机内的任意一台，并且用键盘鼠标进行操作控制。

二 方案配置

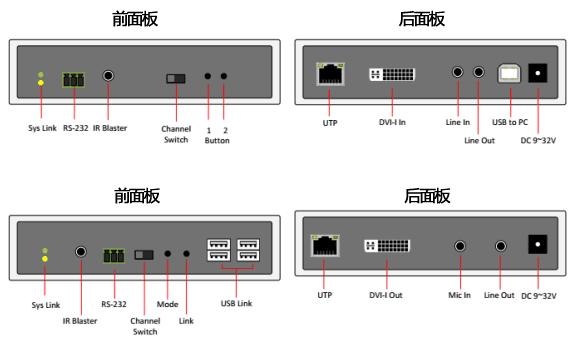

三、产品接口示意图

四  方案说明

1. 针对客户的需求，我们打算配置可以在局域网内实现多人同时交叉控制管理多台主机的产品，型号即KM-150DV.该设备一套可分为一个发送端和一个接收端。目前客户机房内电脑主机数量为30台，输出接口为VGA ，我们给客户配置30个发送端，型号为KM-150DVT ，这款是DVI-I 接口，兼容VGA 接口，可通过转换线，将DVI接口转成VGA ，接入到被控主机上。

2. 在多功能指挥厅，我们给客户配置20个接收端，型号即KM-150DVR ，同样通过转接线，接到显示器上。

3. 在发送端和接收端之间，可以采用交换机连接，建议用2台交换机，万兆的，可支持组播功能的。发送端与交换机之间通过网线连接，接收端与交换机之间也是通过网线连接，2台交换机之间用一根光纤直连。

4. 在接收端，管理员可在OSD 菜单上，通过热键去切换相应的主机，并且进行控制。

五  方案优势说明

1.管控方式更灵活： 本方案中采用矩阵式的KVM 设备，可实现多人同时管控多台的需求，任意切换，这种灵活的操作方式，后期即便客户增加设备，也只需要相应增加发送端或者接收端即可。

2.传输数据实时性，无延时：KM-150DV 的产品对带宽的要求不高，局域网内的操控，可确保信号传输和切换实时性。

3、支持USB 2.0 ：KM-150DV 支持USB2.0 功能，管理者可以在接收端插入U盘，或者连接打印机等USB 2.0 外设设备。

4、高清的画质：KM-150DV 支持1920*1080 的分辨率，全数字高清的传输方式，确保画质高清。
