随着企业的发展，大量的服务器及相关设备得以应用，同时伴随着IT管理人员的增加，但是企业机房作为企业核心数据重地，必然需要规避人为因素导致灾难发生。在这种情况下，为了实现服务器的有效管控，就需要合适的设备能够实现多人同时对多台服务器进行管理,在这个时候矩阵KVM切换器应声出现，很好的解决了这一系列问题。其中典型的矩阵KVM切换器是RETON品牌的AVK-901。

       1.产品概述

　　RETON AVK-901是一套基于TCP/IP网络架构的影音传播、计算机延长设备，包含KV-901T发送端与AV-901R 接收端。发送端可接到PC的VGA、DVI、PS2、USB、Mic、Line-Out等输出/入接口；接收端则接到DVI或VGA屏幕、电视、音响、键盘、鼠标、红外线遥控器等设备，不需安装任何计算机软件，也不需另外布置专属联机，只要将 AVK-901安装到既有以太或光纤网络，即可达到高清影音网络广播、远程计算机KVM操作等功能。

       2.功能与特色

       （1）只需将VGA/DVI影像及立体音效接到KV-901T发送端，立即透过以太网络编码传输。 　　

       （2）只需将AV-901R接收端接到VGA/DVI液晶屏幕或电视，立即经由以太网络译码播放。 　　

       （3）可多台同时接收同一节目，画面/声音绝无延迟。 　　

       （4）使用IGMP功能之网络交换机即可作多发多收之分组播放功能。 　　

        （5）接收端提供选台按钮，可自选节目源。 　　

        （6）接收端可接鼠标/键盘，操控发送端计算机。 　　

        （7）支持红外线桥接功能，可从接收端操作发送端的红外线遥控器。 　　

       （8）可视需求提供网络操控软件，管理所有发送端与接收端。 　　

       （9）支持HD高清影像与立体声音效。 　　

        （10）纯硬件设计，即插即用，无须安装任何软件。

       3.接口定义

        VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像(帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端( 投影机内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

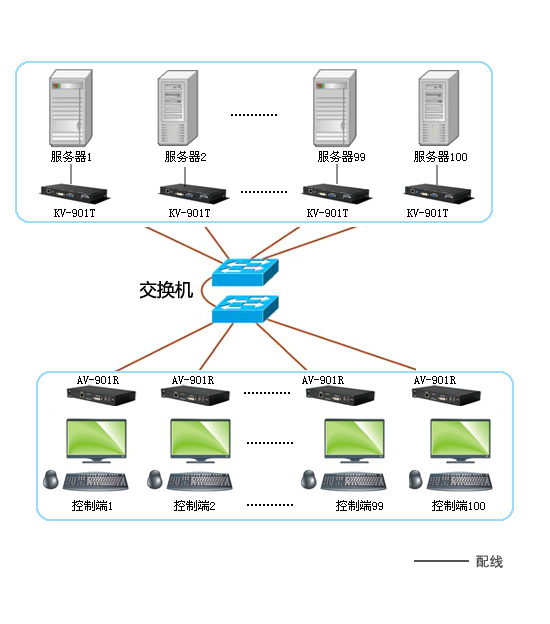

        4.连接图示

       AVK-901能够实现多人同时控制多台服务器，对需要进行管控的服务器设备每台配置一台KV-901T影音KVM传送端，将KV-901T设备连入现有网络中即可，控制端需要实现几人管理就在控制室配置几台AV-901R接收端通过网线连入现有网络，搭载键盘鼠标显示器就能够满足管控需求，而且RETON音影KVM可以实现视频和音频的同步实时传输。另外，RETON AVK-901影音KVM采用纯硬件设计，无缝接入，随插随用，不会破坏原有网络架构。
